: 更新時間2023-04-21 14:41:13; 產品名稱; 型??????? 號CARX-10; 公稱通徑DN15~DN300、NPS?~NPS12; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

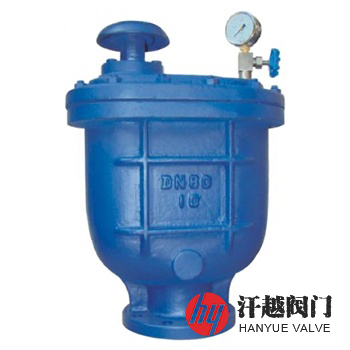

CARX復合式排氣閥產品概述

CARX復合式排氣閥是一種由閥體、閥蓋、閥塞、不銹鋼浮球、杠桿、杠桿架和密封圈等組成，同時具有一大一小兩個排氣孔的進排氣閥，其安裝在水泵出口處或送水管線中，用來大量排除集積在管道中的空氣，以提高管線及水泵的送水效率，當管道內一旦產生負壓時，該閥閥塞迅速開啟，吸入外界空氣，以防止管線因負壓而損壞。本產品常用于生產、生活及干式消防等給水系統，但不能在污水管道上使用。

CARX復合式排氣閥具有微量排氣和大量進排氣的功能。當水開始進入管道時，閥塞處在開啟位置，進行大量排氣，當空氣排完時，閥內充滿水，浮球上升并帶動閥塞關閉，停止大量排氣。當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣由小孔排出。當出現停電、停泵，管內水流空或遇管內產生負壓時，此時閥塞迅速開啟，進行大量吸氣，確保管線安全。

CARX復合式排氣閥部件材料

序號	部件名稱	材料名稱
1	閥體	QT450	WCB	CF8	CF8M	CF3M
2	閥蓋	QT450	WCB	CF8	CF8M	CF3M
3	閥塞	304	304	304	316	316L
4	浮球	304	304	304	316	316L
5	排氣罩	QT450	WCB	CF8	CF8M	CF3M
6	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
7	杠桿架	304	304	304	316	316L
8	杠桿	304	304	304	316	316L

CARX復合式排氣閥性能規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體強度試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
高壓水密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
低壓水密封試驗壓力(MPa)	0.02	0.02	0.02	0.02	0.02
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	GB/T 13927-2008、API 598-2016
適用介質	清水、原水或物理化學性質類似于水的其他液體
工作溫度	0℃ ~ 80℃

CARX復合式排氣閥外形尺寸

公稱壓力 PN	公稱通徑 DN	尺寸mm
公稱壓力 PN	公稱通徑 DN	L	L1	H	D	D1	D2	b-f	Z-?d
16	15	280	190	330	95	65	45	14-2	4-14
	20	280	190	330	105	75	55	14-2	4-14
	25	280	190	330	115	85	65	14-2	4-14
	32	280	190	330	135	100	78	16-2	4-18
	40	280	190	330	145	110	85	16-3	4-18
	50	300	190	445	160	125	100	16-3	4-18
	65	300	190	445	180	145	120	18-3	4-18
	80	365	210	500	195	160	135	20-3	8-18
	100	390	245	560	215	180	155	20-3	8-18
	150	460	275	605	280	240	210	24-3	8-23
	200	460	275	605	335	295	265	26-3	12-23
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

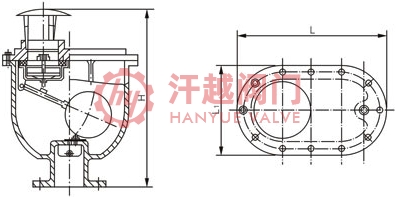

CARX復合式排氣閥結構圖

CARX復合式排氣閥

如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、閥體及內件材料、法蘭標準及法蘭密封面形式等，本產品應設在橫管的頂高處，立管的頂段，為便于檢修，應在其進口管道上加裝截止閥或閘閥，如果用于干式消防給水系統時，截止閥后還應加電磁閥。
