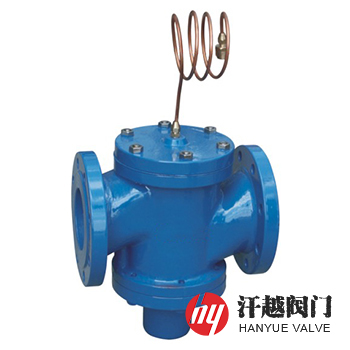

ZYC自力式壓差控制閥是一種利用介質自身的壓力變化進行自我控制而保持流經該被控系統介質的壓力差不變的閥門，它的作用是被控環路出現外擾(網路的壓力波動)和內擾(內部阻力的改變)時，使被控環路的壓差保持恒定。本產品適用于供暖方式采用雙管系統的壓差控制，保證系統基本不變，降低嗓音，平衡阻力，消除熱網和水力失調。無論是管網路壓力出現波動，還是被控環路的阻力發生變化，該閥均可維持施加與被控環路的壓差恒定。
ZYC自力式壓差控制閥工作時，當供水壓力P1增大或減小時，信號由連接管傳入膜片上腔，帶動閥瓣下移或上移，使閥座的流通面積減小或增大，P2-P3也增大或減小，直至P1-P2保持原值恒定。當回水壓力P3增大或減小的瞬間，由閥座流向出口的流速降低或升高，膜片下壓力P2也在這個瞬間增高或降低，帶動閥瓣上移或下移，直至膜片的受力重新平衡，P2恢復原值，P1-P2保護原值恒定，從而保證了被控系統的供回水間壓差基本不變。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 上 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 下 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
4 | 閥 瓣 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
5 | 閥 桿 | 2Cr13 | 2Cr13 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
6 | 膜 片 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 彈 簧 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
8 | 連 接 管 | 銅合金 | 銅合金 | 不銹鋼 | 不銹鋼 | 不銹鋼 |
9 | 螺 栓 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
10 | 螺 母 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓液密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓氣密封試驗壓力(MPa) | 0.66 | 0.6 | 0.6 | 0.6 | 0.6 |
壓差控制范圍 | 10KPa、20KPa、30KPa (定壓差型) | ||||
連接法蘭 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
試驗標準 | GB/T 13927-2008、API 598-2016 | ||||
工作溫度 | 0℃ ~ 100℃ | ||||

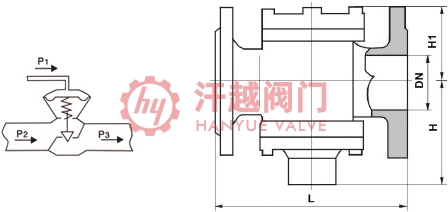

公稱壓力 PN | 公稱尺寸 DN | 定壓差型尺寸mm | 可調壓差型尺寸mm | 流量 m3/h | ||
L | H | L | H | |||
16 | 15 | 110 | 95 | 110 | 145 | 0.2 ~ 1.0 |
20 | 110 | 110 | 110 | 150 | 0.5 ~ 1.5 | |
25 | 115 | 130 | 115 | 165 | 0.5 ~ 2.0 | |
32 | 130 | 140 | 130 | 190 | 1.0 ~ 4.0 | |
40 | 200 | 190 | 200 | 340 | 1.5 ~ 6.0 | |
50 | 215 | 205 | 215 | 355 | 2.0 ~ 8.0 | |
65 | 230 | 240 | 230 | 390 | 3.0 ~ 12 | |
80 | 275 | 300 | 275 | 500 | 5.0 ~ 20 | |
100 | 290 | 350 | 290 | 550 | 10 ~ 30 | |
125 | 310 | 380 | 310 | 580 | 15 ~ 45 | |
表中DN15 ~ 25為螺紋連接，DN32 ~ 125為法蘭連接。未列出規格及參數，請咨詢汗越閥門技術部！ | ||||||
如果你需訂購我廠水力控制閥產品，咨詢時煩請說明公稱尺寸、公稱壓力、閥體、內件和元件材料要求等。本產品壓差控制范圍：定壓差型10KPa、20KPa、30KPa。
