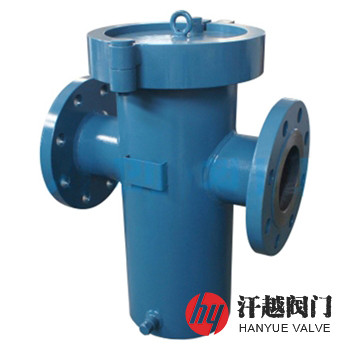

LPGK快開盲板藍式過濾器是一種將筒體上端圓形端口法蘭與上蓋之間設計成由兩個卡箍連接緊固，通過卡箍的松開和鎖緊，實現快速開啟或關閉的快開門式籃式過濾器，其清洗或更換濾筒時，只需要將緊固卡箍的二個螺母擰松，從而讓卡箍內徑逐漸變大至大于盲板的外徑，此時可取下卡箍，提起上蓋移動到一邊，便可取出濾籃進行清理，處理完畢以后，重新放入筒體內，并徹底清除密封面上的污物，再將盲板慢慢平行推入卡箍內，到位后箍緊，使上蓋與中筒法蘭推緊壓實。本產品具有安裝拆卸方便快捷的優點。
LPGK快開盲板藍式過濾器是我廠主要針對需要頻繁清洗或更換濾籃，或連續生產需要快速切換過濾器的工況而研制的，其可在較短的時間內就可以打開筒體上蓋，取出濾籃進行清理，然后又可很快的關閉上，筒體和上蓋之間無連接螺栓，摒棄了繁瑣的開閉方式，這樣既大大降低了高雜質含量應用中清洗或更換濾藍勞動強度，又提高了生產效率和節省了工作時間，使得它更加安全方便快捷。本產品有直通式和高低接管式兩種常用結構形式，其中對于盲板重量太重，人工搬動困難的情況，可安裝懸臂式吊柱機構。
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 筒 體 | Q235B | 20# | 304 | 304L | 316 | 316L |
| 2 | 濾 籃 | 304 | 304 | 304 | 304L | 316 | 316L |
| 3 | 接 管 | Q235B | 20# | 304 | 304L | 316 | 316L |
| 4 | 法 蘭 | Q235B | 20# | 304 | 304L | 316 | 316L |
| 5 | 墊 片 | 聚四氟乙烯、金屬環形墊、金屬纏繞墊、復合墊 | |||||
| 6 | 盲 板 | Q235B | Q235B | 304 | 304L | 316 | 316L |
| 7 | 卡 箍 | Q235B | Q235B | 304 | 304L | 316 | 316L |
| 8 | 排 放 口 | Q235B | 20# | 304 | 304 | 316 | 316 |
| 9 | 放 空 口 | Q235B | 20# | 304 | 304 | 316 | 316 |
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 氣密性試驗壓力(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 設計制造 | SH/T 3411-2017、JB/T 7538-2016、HG/T 21637-2021 | |||||
| 法蘭標準 | GB/T 9115、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5 | |||||
| 檢驗驗收 | SH/T 3411-2017、JB/T 7538-2016、HG/T 21637-2021 | |||||
| 濾網目數 | 2目 ~ 600目 | |||||
| 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | 排放口 B1 | 放空口 B2 | |||
| D1 | L | H1 | H | ||||
| 150 (PN20) | 2 ? | 140 | 330 | 220 | 350 | R ? | R ? |
| 3 | 159 | 340 | 260 | 400 | R ? | R ? | |
| 4 | 219 | 400 | 310 | 470 | R ? | R ? | |
| 5 | 273 | 480 | 360 | 550 | R ? | R ? | |
| 6 | 273 | 500 | 430 | 620 | R ? | R ? | |
| 8 | 325 | 560 | 530 | 780 | R ? | R ? | |
| 10 | 426 | 660 | 640 | 930 | R ? | R ? | |
| 12 | 457 | 750 | 840 | 1200 | R ? | R ? | |
| 14 | 508 | 800 | 920 | 1370 | R 1 | R 1 | |
| 16 | 559 | 840 | 950 | 1500 | R 1 | R 1 | |
| 18 | 630 | 960 | 1000 | 1700 | R 1 | R 1 | |
| 20 | 720 | 1080 | 1050 | 1800 | R 1 | R 1 | |
| 24 | 820 | 1180 | 1200 | 1910 | R 1 | R 1 | |
| 28 | 920 | 1400 | 1360 | 2100 | R 1 | R 1 | |
| 32 | 1020 | 1400 | 1500 | 2200 | R 1 | R 1 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
